W warsztacie bęben do przedłużacza robi większą różnicę, niż wygląda na pierwszy rzut oka: porządkuje przewód, skraca czas rozwijania i ogranicza plątanie pod nogami. Pokażę, jak zrobić bęben na przedłużacz tak, żeby był wygodny, stabilny i bezpieczny w codziennym użyciu, a przy okazji podpowiem, które rozwiązania mają sens, a które tylko dobrze wyglądają na zdjęciu.
Najważniejsze rzeczy do zapamiętania przed budową
- Najpierw zdecyduj, czy robisz samą szpulę do zwijania, czy pełny przedłużacz bębnowy z gniazdami.
- Do typowego warsztatu domowego najlepiej sprawdza się przewód 3x1,5 mm², a do cięższych odbiorników i dłuższych odcinków 3x2,5 mm².
- Zwój kabla nagrzewa się szybciej, dlatego przy większym obciążeniu bęben trzeba rozwinąć prawie do końca.
- Stabilny model wymaga sztywnego korpusu, prostej osi i odciążenia przewodu przy wejściu.
- Jeśli bęben ma pracować na zewnątrz, wybierz osprzęt o podwyższonej odporności na wilgoć, najlepiej IP44.
Co powinien mieć dobry bęben do przedłużacza

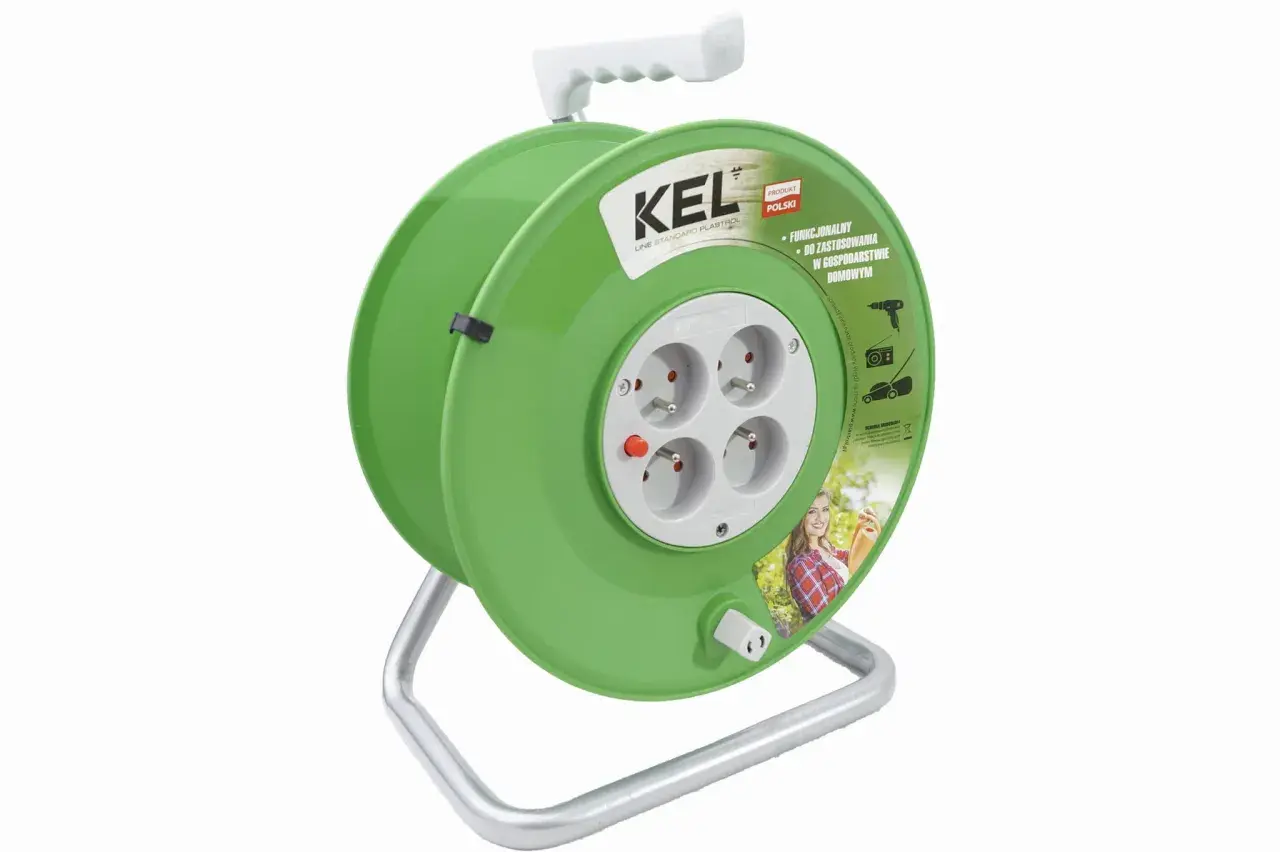

W praktyce są dwa różne projekty. Pierwszy to prosta szpula, której zadaniem jest tylko bezpieczne zwijanie i rozwijanie kabla. Drugi to pełny przedłużacz bębnowy, czyli szpula z gniazdami, przewodem zasilającym i zwykle z korbą. Ja do zastosowań warsztatowych najczęściej polecam najpierw pomyśleć o samej mechanice, bo to ona odpowiada za wygodę i trwałość całej konstrukcji.
Jeżeli bęben ma służyć do elektronarzędzi, warto od razu założyć, że przewód będzie często zwijany, przeciągany i uderzany o podłogę. To oznacza jedno: konstrukcja musi być sztywna, a krawędzie dobrze wykończone. Zbyt lekka, wiotka szpula szybko zaczyna się bić, a kabel układa się na niej krzywo. Taki drobiazg z czasem robi się realnym problemem, bo przewód bardziej się zużywa i trudniej go równo nawijać.
Dobry bęben powinien też uwzględniać sposób użycia. Inaczej projektuje się model do garażu, inaczej do ogrodu, a jeszcze inaczej do pracy przy piłach, szlifierkach czy odkurzaczu warsztatowym. Właśnie dlatego zaczynam od materiałów i wymiarów, bo one decydują, czy całość będzie praktyczna, czy tylko efektowna.
Jak dobrać materiały i wymiary, żeby konstrukcja była stabilna
Najbezpieczniej myśleć o bębnie jak o małym urządzeniu mechanicznym, a nie o ozdobnej szpuli. Potrzebujesz dwóch identycznych tarcz bocznych, sztywnego rdzenia pośrodku, osi, która nie będzie się klinować, i osprzętu, który nie uszkodzi kabla.
| Element | Praktyczny wybór | Dlaczego to działa |
|---|---|---|
| Tarcze boczne | Sklejka wodoodporna 12-15 mm | Jest sztywna, dobrze trzyma geometrię i nie rozwarstwia się tak łatwo jak zwykła płyta. |
| Rdzeń bębna | Listwy twardego drewna lub tuleja z mocnego tworzywa | Utrzymuje kształt nawijań i daje miejsce na prowadzenie przewodu. |
| Oś | Pręt stalowy lub śruba M10-M12 z tulejami albo łożyskami | Zmniejsza opory zwijania i ogranicza bicie całej konstrukcji. |
| Korbka | Składany uchwyt metalowy lub z grubego tworzywa | Przy dłuższym kablu pozwala zwijać bez szarpania. |
| Osprzęt elektryczny | Gniazda z uziemieniem, dławik, odciążenie przewodu | Chronią żyły przed wyrwaniem i poprawiają trwałość połączeń. |
Jeśli planuję bęben do typowego warsztatu domowego, celuję zwykle w średnicę tarcz 280-350 mm i szerokość roboczą 120-160 mm dla przewodu 20-25 m w przekroju 3x1,5 mm². Gdy przewód jest dłuższy, na przykład 25-40 m, albo ma przekrój 3x2,5 mm², lepiej wejść w zakres 350-450 mm średnicy i 160-220 mm szerokości. Dzięki temu kabel układa się luźniej i mniej cierpi na ciasnych warstwach.
Warto też pamiętać o promieniu zaokrągleń. Krawędzie, po których przesuwa się przewód, nie powinny być ostre, a otwory montażowe muszą być czyste i odgratowane. To właśnie detale, których nie widać na pierwszy rzut oka, decydują o tym, czy bęben wytrzyma kilka sezonów, czy zacznie niszczyć izolację po kilku tygodniach. Skoro materiały są już ustawione, można przejść do samego montażu.
Jak złożyć bęben krok po kroku
Ja zaczynam od mechaniki, bo dopiero dobrze zrobiona szpula daje sens całemu projektowi. Jeśli chcesz mieć pełny przedłużacz bębnowy z gniazdami, część elektryczną najlepiej oprzeć na sprawdzonych elementach, a nie na przypadkowych złączkach z szuflady.
- Wytnij dwie identyczne tarcze boczne. Najmniejsze odchylenie od symetrii da potem bicie podczas zwijania, więc warto użyć szablonu i przymierzyć obie połówki do siebie przed montażem.
- Zrób rdzeń bębna. Powinien być prosty i sztywny. Jeśli korzystasz z drewna, sklej elementy tak, żeby nie pracowały pod obciążeniem i nie skręcały się po kilku dniach użytkowania.
- Osadź oś i sprawdź luz. Bęben ma obracać się płynnie, ale bez przesadnego luzu bocznego. Tutaj naprawdę opłaca się użyć tulei albo łożysk zamiast gołej śruby w drewnie.
- Wyrównaj i zabezpiecz krawędzie. Wszystkie miejsca kontaktu kabla z konstrukcją trzeba przeszlifować, a najlepiej lekko sfazować. To drobiazg, który wyraźnie wydłuża życie przewodu.
- Zadbaj o odciążenie kabla. W miejscu wejścia przewodu musi być dławik albo inny element odciążający. Bez tego każde mocniejsze pociągnięcie przenosi się na żyły, a nie na obudowę.
- Dodaj korbkę i prowadzenie nawoju. Korbka oszczędza ręce, a proste prowadzenie sprawia, że kabel układa się równymi warstwami, zamiast spiętrzać się z jednej strony.
- Na końcu nawiń przewód próbnie. Pierwsze nawinięcie od razu pokazuje, czy bęben nie jest za wąski, czy kabel nie ociera o rant i czy całość nie wymaga korekty.
Jeżeli budujesz wariant z gniazdami, nie kombinuję z przypadkowymi puszkami i skrętkami. W praktyce lepiej użyć osprzętu przeznaczonego do zasilania 230 V, zamknąć go w porządnym korpusie i sprawdzić, czy przewód nie ma żadnego punktu, w którym może się wyrwać. To prowadzi wprost do najważniejszej części całego projektu, czyli bezpieczeństwa.
Bezpieczeństwo elektryczne, które naprawdę ma znaczenie
W przypadku bębna do przedłużacza największym ryzykiem nie jest sam przewód, tylko przegrzanie zwiniętego kabla. Jak ostrzega HSA, zwinięty kabel zasilany pod zbyt dużym obciążeniem może nagrzewać się szybciej, niż użytkownik to zauważy. ESFI przypomina z kolei, że kabel przykryty albo słabo wentylowany gorzej oddaje ciepło. To nie są teoretyczne uwagi, tylko codzienny problem na budowie, w garażu i w ogrodzie.
- Jeśli planujesz zasilać coś mocnego, rozwijaj przewód prawie do końca, a nie tylko „na oko”.
- Do typowego warsztatu domowego sensownym wyborem jest przewód 3x1,5 mm², a do cięższych odbiorników i dłuższych odcinków 3x2,5 mm².
- Nie łącz kilku przedłużaczy jeden do drugiego, bo rośnie spadek napięcia i ryzyko przegrzania połączeń.
- Po 15-20 minutach pracy dotknij kabla i korpusu. Jeśli przewód jest wyraźnie gorący, obciążenie jest za duże albo zwój za ciasny.
- Do pracy na zewnątrz wybieraj osprzęt o podwyższonej odporności na wilgoć, najlepiej z oznaczeniem IP44 lub lepszym.
Ja traktuję zwinięty bęben jak rozwiązanie do lekkiej i umiarkowanej pracy, a nie do permanentnego obciążania grzałką, kompresorem czy dużą szlifierką. Jeśli urządzenie pobiera sporo mocy, rozwinę przewód całkowicie i dopiero wtedy ruszam z pracą. Taka zasada wydaje się banalna, ale to właśnie ona najczęściej oddziela bezproblemowe użytkowanie od spalonej izolacji.
Bezpieczeństwo to jedno, ale równie ważne są błędy konstrukcyjne, które psują nawet dobrze zapowiadający się projekt.
Najczęstsze błędy, które psują nawet solidny projekt
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Za mała średnica bębna | Kabel układa się zbyt ciasno i szybciej się męczy | Dobierz większą tarczę, zwłaszcza przy grubszym przewodzie. |
| Ostre krawędzie i brak fazowania | Przewód przeciera się na rantach | Przeszlifuj wszystkie miejsca styku i zaokrąglij newralgiczne punkty. |
| Brak odciążenia kabla | Żyły dostają naprężenia przy każdym pociągnięciu | Wstaw dławik albo solidne mocowanie mechaniczne. |
| Zbyt cienki przewód | Spadek napięcia, grzanie i słabsza praca narzędzi | Dopasuj przekrój do mocy i długości, najczęściej 3x1,5 mm² lub 3x2,5 mm². |
| Brak łożysk lub tulei | Bęben ciężko się obraca i szybko zaczyna „bić” | Użyj porządnej osi z podparciem, nie samej śruby w drewnie. |
| Praca pod dużym obciążeniem na zwiniętym kablu | Największe ryzyko przegrzania i uszkodzenia izolacji | Rozwiń przewód prawie całkowicie, zanim podłączysz mocne urządzenie. |
| Za ciasne upakowanie warstw | Trudniejsze zwijanie i większe tarcie między zwojami | Nałóż kabel równymi warstwami i zostaw mu trochę luzu. |
Wiele osób skupia się na wyglądzie bębna, a pomija właśnie te punkty. Tymczasem to one decydują, czy konstrukcja będzie naprawdę wygodna. Jeśli po złożeniu wszystko działa płynnie, a kabel nie ociera i nie grzeje się nadmiernie, projekt można uznać za udany. Zostaje już tylko pytanie, kiedy taka własna konstrukcja ma sens, a kiedy lepiej odpuścić i kupić gotowy model.
Kiedy samodzielna konstrukcja ma sens, a kiedy lepiej kupić gotowy model
Samodzielny bęben ma sens wtedy, gdy chcesz porządną szpulę do garażu, warsztatu albo ogrodu i zależy ci na dopasowaniu wymiarów do własnego kabla. To dobre rozwiązanie także wtedy, gdy masz dostęp do sklejki, osi i podstawowych narzędzi, a projekt ma być prosty, bez rozbudowanej elektroniki. W takim układzie zyskujesz dokładnie to, czego potrzebujesz, bez przepłacania za dodatki, z których i tak nie skorzystasz.
Gotowy model wygrywa tam, gdzie liczy się powtarzalność i obciążenie. Jeśli bęben ma pracować często, na zewnątrz, z mocnymi urządzeniami albo w warunkach, w których ważna jest odporność na wilgoć i szybki montaż, kupno sprawdzonego przedłużacza bębnowego zwykle jest rozsądniejsze. Fabryczne wersje często mają zabezpieczenie termiczne, osłony gniazd i lepiej dopracowane prowadzenie przewodu, a to po prostu skraca drogę do bezpiecznego użytkowania.
Najlepszy kompromis, jaki widzę w warsztacie, to własna, solidna szpula mechaniczna i osprzęt elektryczny dobrany bez oszczędzania na jakości. Taki bęben nie musi być efektowny, żeby był dobry. Ma działać lekko, nie ranić kabla i nie zaskakiwać temperaturą po dłuższej pracy, a wtedy naprawdę spełnia swoją rolę.
