Budowa agregatu prądotwórczego - co naprawdę ma znaczenie

Z czego składa się agregat i za co odpowiada każdy element

Najprościej patrzę na agregat jak na zestaw kilku współpracujących układów. Jeśli jeden z nich jest źle dobrany, całość działa, ale nie tak, jak powinna. W praktyce najważniejsze są: silnik, prądnica, regulator napięcia, układ paliwowy, chłodzenie, smarowanie, wydech, rozruch oraz rama lub obudowa.

• Silnik spalinowy dostarcza energię mechaniczną. To on wykonuje podstawową pracę napędową.

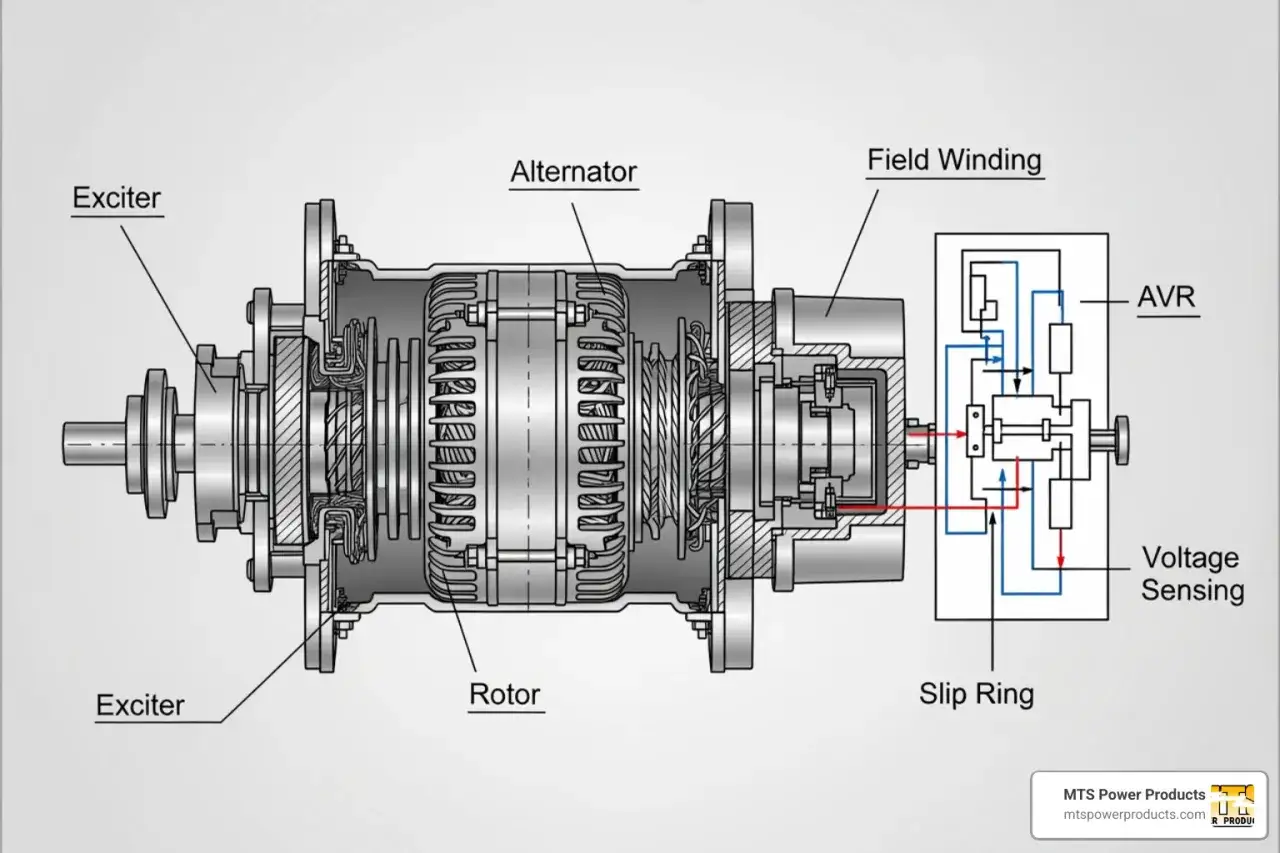

• Prądnica / alternator zamienia ruch na energię elektryczną. W środku pracują wirnik i stojan.
• AVR stabilizuje napięcie wyjściowe przez sterowanie wzbudzeniem prądnicy. Bez niego parametry potrafią pływać.
• Regulator obrotów pilnuje, by silnik trzymał właściwą prędkość, a więc także częstotliwość 50 Hz.
• Układ paliwowy podaje benzynę, olej napędowy, LPG albo gaz ziemny, zależnie od modelu.
• Chłodzenie i smarowanie chronią jednostkę napędową przed przegrzaniem i zużyciem.
• Wydech odprowadza spaliny i ogranicza hałas przez tłumik.
• Rama, obudowa i tłumienie drgań odpowiadają za stabilność, serwis i komfort pracy.

W modelach stacjonarnych dochodzi jeszcze sterownik, akumulator rozruchowy i często automatyka SZR/ATS, czyli układ samoczynnego załączania rezerwy. To ważne zwłaszcza tam, gdzie przerwa w zasilaniu nie może trwać dłużej niż kilka sekund. Od tej listy krok do tego, jak wszystko naprawdę pracuje w czasie startu i obciążenia.

Jak agregat wytwarza prąd krok po kroku

Proces nie jest skomplikowany, ale tylko pozornie. Najpierw silnik spalinowy wchodzi na robocze obroty, a następnie obraca wał prądnicy. Rotor wytwarza zmienne pole magnetyczne, które indukuje napięcie w stojanie. AVR koryguje wahania, a regulator obrotów pilnuje, żeby częstotliwość nie „uciekała” przy zmianie obciążenia.

1. Rozruch uruchamia silnik, ręcznie albo elektrycznie.
2. Silnik osiąga stabilne obroty robocze.
3. Prądnica zaczyna generować napięcie.
4. Regulatory stabilizują parametry wyjściowe.
5. Obciążenie pobiera moc, a układy pomocnicze dbają o temperaturę i bezpieczeństwo pracy.

W warsztacie ten etap ma znaczenie większe niż w domu, bo w praktyce podłączasz urządzenia, które nie lubią spadków napięcia. Sprężarka, szlifierka czy spawarka potrafią potrzebować przy starcie kilka razy więcej mocy niż podczas normalnej pracy. I właśnie dlatego sama moc znamionowa to za mało, by ocenić agregat uczciwie. Następny temat to dobór konstrukcji do realnego użycia w warsztacie.

Co ma znaczenie w warsztacie, a co jest tylko marketingiem

Do warsztatu nie szukałbym „najmocniejszego” agregatu, tylko takiego, który znosi obciążenie narzędziowe bez zadyszki. Liczy się nie tylko moc ciągła, ale też zapas rozruchowy, jakość napięcia, poziom hałasu i dostęp do serwisu. W Polsce najczęściej spotkasz układy 230 V / 50 Hz w wersji jednofazowej oraz 400 V / 50 Hz w trójfazowej, więc parametry wyjściowe nie mogą być przypadkowe.

Jeśli miałbym wskazać jedną rzecz, którą amatorzy najczęściej oceniają źle, byłaby to właśnie stabilność pod obciążeniem. Agregat może mieć „dużo kilowatów”, a mimo to pracować słabo z narzędziami o dużym prądzie rozruchowym. W praktyce zostawiam zwykle 20-30 procent zapasu, a przy bardziej wymagających silnikach nawet więcej. I właśnie dlatego warto przejść od katalogu do sensownej konstrukcji, jeśli ktoś myśli o własnym zestawie.

Na czym polega sensowna samodzielna budowa albo modernizacja

W praktyce samodzielna budowa takiego urządzenia rzadko oznacza składanie wszystkiego od zera. Sens ma raczej złożenie zestawu z gotowych, kompatybilnych elementów albo modernizacja istniejącej jednostki. Najtrudniejsze nie jest przykręcenie silnika do ramy, tylko właściwe dobranie osiowości, przeniesienia napędu, zabezpieczeń i chłodzenia.

Przeczytaj również: Jaki klucz dynamometryczny do garażu? Wybierz mądrze!

Co trzeba dopasować od początku

• Moc silnika do mocy prądnicy - za słaby napęd będzie się dusił, za mocny podniesie koszty i gabaryty bez realnej korzyści.
• Osiowość i mocowanie - źle ustawione elementy powodują wibracje, hałas i szybsze zużycie łożysk.
• Zabezpieczenia elektryczne - wyłącznik nadprądowy, uziemienie i poprawna konfiguracja przewodu neutralnego nie są dodatkiem, tylko obowiązkiem.

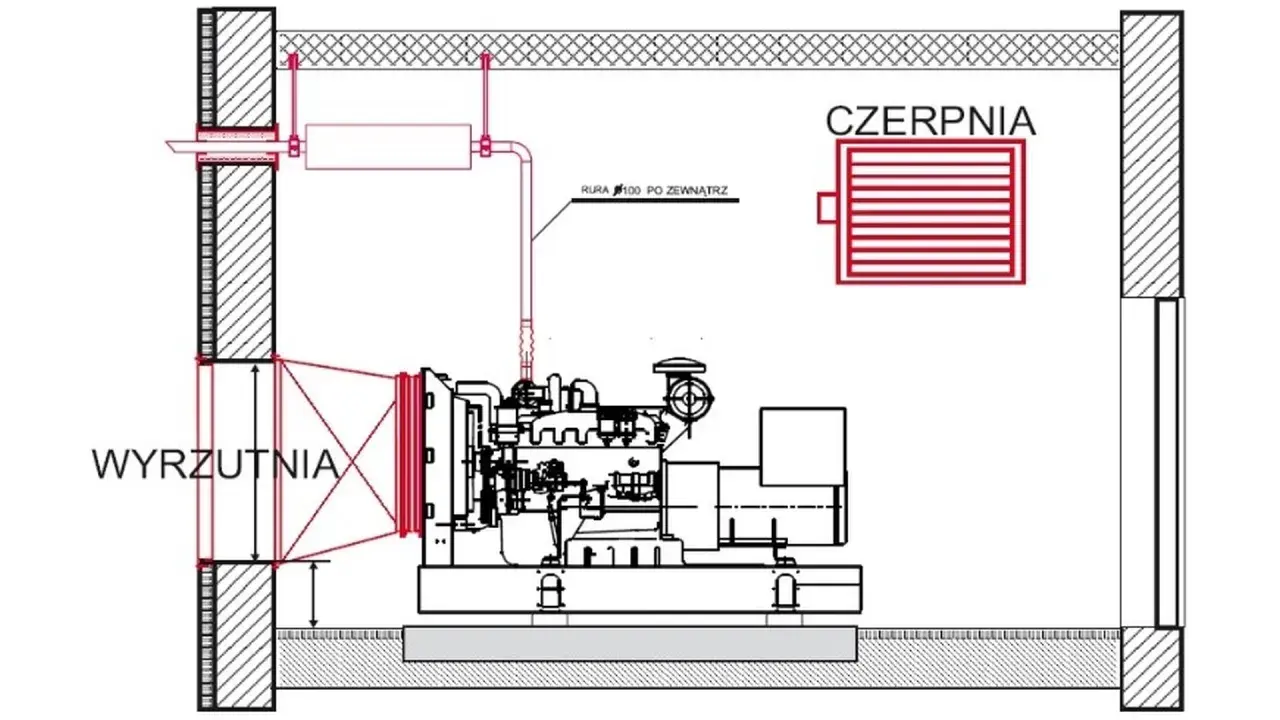

• Wentylację i odprowadzenie spalin - bez tego agregat nie powinien pracować w zamkniętym warsztacie.
• Układ paliwowy - zbiornik, przewody i filtr muszą być odporne na drgania oraz temperaturę.

Jeżeli planujesz warsztatowy zestaw stacjonarny, dochodzi jeszcze automatyka przełączania zasilania. To już nie jest prosty projekt DIY, tylko układ, który trzeba traktować jak część instalacji elektrycznej całego obiektu. W takich rozwiązaniach najbardziej liczy się nie pomysłowość, tylko zgodność podzespołów i rozsądna rezerwa bezpieczeństwa. I właśnie tutaj łatwo przejść od „sprytnego pomysłu” do niebezpiecznego kompromisu.

Typowe błędy, które psują konstrukcję i skracają jej życie

Najczęściej widzę te same pomyłki: zbyt mały zapas mocy, zła wentylacja, byle jaki montaż na ramie i ignorowanie serwisu. Agregat nie wybacza prowizorki tak dobrze jak inne sprzęty warsztatowe, bo pracuje jednocześnie z ogniem, paliwem, drganiami i wysokim obciążeniem elektrycznym.

• Dobór prądnicy „na styk” bez uwzględnienia prądu rozruchowego.
• Brak tłumienia drgań pod silnikiem i prądnicą.
• Zbyt ciasna obudowa, która podnosi temperaturę pracy.
• Oszczędzanie na zabezpieczeniach i przewodach.
• Używanie paliwa lub oleju niezgodnego z instrukcją.
• Praca w miejscu, gdzie spaliny mogą wracać do pomieszczenia.

W praktyce to właśnie przegrzanie, wibracje i zanieczyszczony układ paliwowy robią najwięcej szkód. Nie awaria „wielkiej elektroniki”, tylko drobiazgi, których nikt nie dopilnował. To samo dotyczy zresztą bezpieczeństwa pracy: generator powinien działać na zewnątrz, z dala od okien, drzwi i nawiewów, a nie w garażu czy warsztacie z lekko uchylonym wejściem. Żeby temu zapobiec, trzeba też pilnować serwisu, bo bez niego nawet dobra konstrukcja szybko traci parametry.

Jak utrzymać układ w dobrej formie przez lata

Jeżeli agregat ma być gotowy do pracy, nie może stać bez ruchu miesiącami. Dla małych jednostek producenci często zalecają pierwszy wymianę oleju po 5 godzinach pracy, a w generatorach przenośnych spotyka się też interwał 20-30 godzin na pierwszy serwis i potem zwykle 50-100 godzin albo raz w roku, zależnie od modelu. W większych zestawach przeglądy planuje się częściej według godzin pracy, a nie kalendarza.

• Sprawdzaj poziom oleju przed uruchomieniem.
• Kontroluj filtr powietrza i drożność układu chłodzenia.
• Uruchamiaj zestaw testowo, aby nie dopuścić do zastoju paliwa i problemów z rozruchem.
• Obserwuj, czy napięcie nie pływa przy zmianie obciążenia.
• Po każdym dłuższym cyklu obejrzyj połączenia, przewody i mocowania.

To nie są działania „na zapas”, tylko realna ochrona podzespołów. W agregacie każda drobna niedbałość szybko zamienia się w kosztowną awarię, a w warsztacie taka awaria zwykle przychodzi dokładnie wtedy, kiedy sprzęt jest najbardziej potrzebny. Na koniec zostaje jeszcze jeden praktyczny wniosek, który dobrze porządkuje cały temat.

Co warto zapamiętać, zanim kupisz albo złożysz własny zestaw

Najlepiej zaprojektowany agregat to nie ten z największą mocą, tylko ten, który jest dobrany do konkretnego zastosowania. Jeśli ma pracować w warsztacie, musi mieć zapas rozruchowy, sensowną stabilizację napięcia i konstrukcję, którą da się serwisować bez rozbierania połowy obudowy. Ja zawsze zaczynam od pytania, co będzie zasilane, jak długo, w jakim środowisku i czy sprzęt ma działać awaryjnie, czy regularnie.

Jeśli z tego artykułu miałaby zostać jedna praktyczna myśl, to taka: dobry agregat to układ, a nie pojedyncza maszyna. Silnik, prądnica, chłodzenie, wydech, zabezpieczenia i rama muszą być dobrane razem, bo tylko wtedy całość jest naprawdę użyteczna. A jeśli chcesz ocenić konkretny model, patrz nie na samą moc z katalogu, lecz na to, jak radzi sobie z obciążeniem, temperaturą i serwisem.
